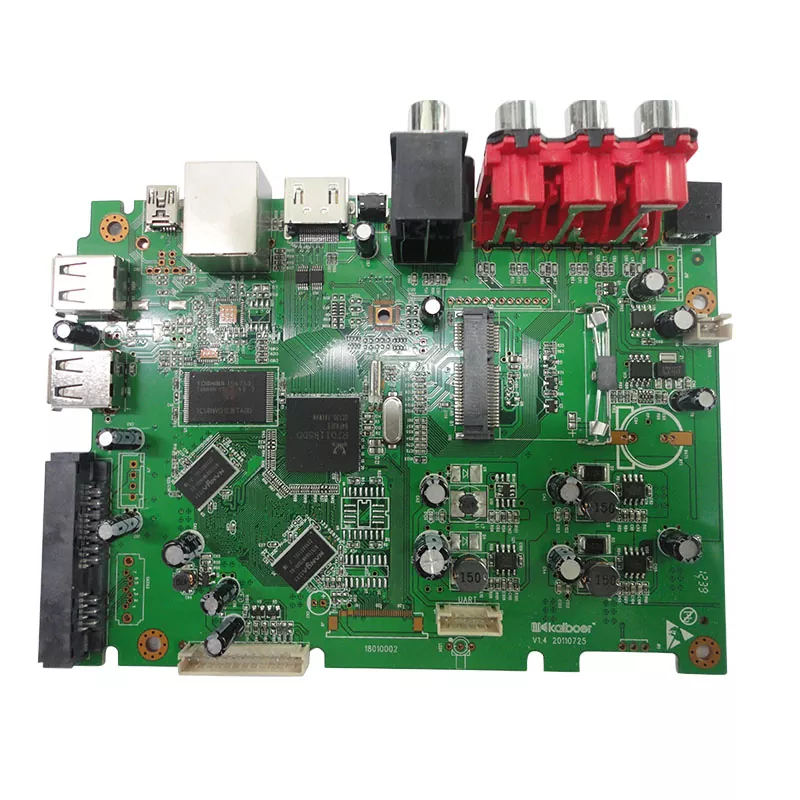

Hội PCB QFN

Các gói QFN tương tự như các gói BGA, nhưng chúng có kích thước nhỏ hơn và không có bóng hàn ở phía dưới. Thay vào đó, các dây dẫn được đặt ở hai bên của gói, giúp việc lắp đặt và làm lại dễ dàng hơn. Điều này làm cho các gói QFN trở thành một lựa chọn lý tưởng cho các ứng dụng điện tử mật độ cao, nơi không gian ở mức cao.

Về sản phẩm của chúng tôi

Quy trình lắp ráp PCB QFN của chúng tôi được thiết kế để đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt nhất. Chúng tôi sử dụng công nghệ và thiết bị mới nhất để đảm bảo mức độ chính xác và độ chính xác cao nhất trong quá trình lắp ráp. Các trạm làm lại QFN và máy kiểm tra tia X hiện đại của chúng tôi cho phép chúng tôi phát hiện mọi lỗi hoặc bất thường trong quy trình lắp ráp, đảm bảo rằng mọi sản phẩm rời khỏi cơ sở của chúng tôi đều có chất lượng cao nhất.

Các dịch vụ lắp ráp QFN PCB của chúng tôi cũng bao gồm một loạt các quy trình kiểm tra và thử nghiệm toàn diện để đảm bảo rằng sản phẩm cuối cùng đáp ứng tất cả các thông số kỹ thuật cần thiết. Điều này bao gồm thử nghiệm chức năng, chu kỳ nhiệt và thử nghiệm burn-in, trong số những thử nghiệm khác.

Với các dịch vụ lắp ráp PCB QFN của chúng tôi, bạn có thể yên tâm về một sản phẩm hiệu suất cao và đáng tin cậy đáp ứng chính xác các yêu cầu của bạn. Dù bạn cần mẫu thử nghiệm hay sản xuất quy mô lớn, chúng tôi đều có chuyên môn và nguồn lực để cung cấp đúng thời hạn và trong phạm vi ngân sách.

Tóm lại, lắp ráp QFN PCB là tương lai của thiết bị điện tử mật độ cao. Với chuyên môn và trang thiết bị hiện đại, chúng tôi có thể giúp bạn thiết kế và sản xuất một sản phẩm đáp ứng yêu cầu chính xác và vượt quá mong đợi của bạn. Vui lòng liên hệ với chúng tôi để tìm hiểu thêm về các dịch vụ lắp ráp PCB QFN của chúng tôi.
